DMVPN¶

Обзор¶

DMVPN - технология динамического построения VPN, первоначально разработанная компанией Cisco. Хотя ее реализация и была в некоторой степени закрытой, лежащие в ее основе технологии в действительности основаны на вполне конкретных стандартах. В основе данной технологии лежит использование следующих протоколов:

NHRP - RFC 2332;
mGRE - RFC 1702;
IPSec - RFC 4301.

Протокол NHRP обеспечивает механизм динамического обнаружения конечных точек туннеля (поиск и их регистрация), протокол mGRE обеспечивает непосредственно инкапсуляцию данных, передаваемых по туннелю, а стек протоколов IPSec обеспечивает обмен ключами и криптографическую защиту передаваемых данных.

Другими словами, DMVPN обеспечивает возможность создания динамически связной VPN сети без предварительной (статической) настройки всех возможных конечных точек туннеля.

Примечание

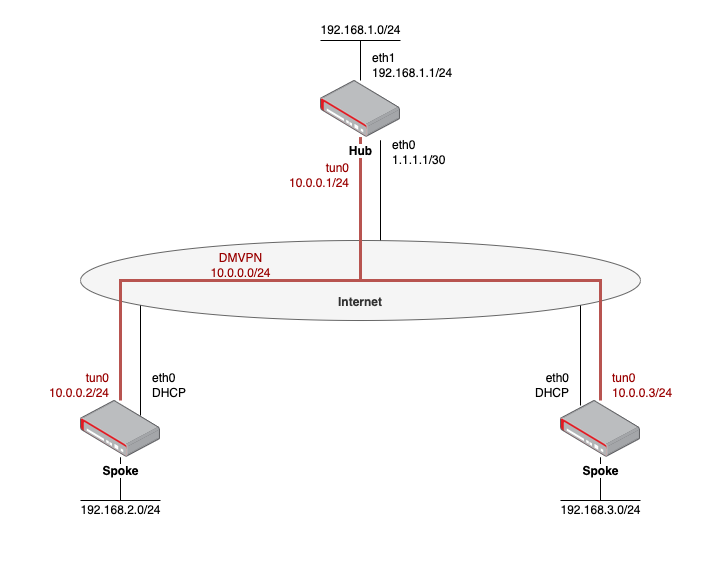

Технология DMVPN автоматизирует только процесс обнаружения и настройки конечных точек туннеля. Полноценное решение также включает в себя использование протокола маршрутизации. Особенно хорошо для использования в данной технологии подходит протокол динамической маршрутизации BGP.

../../../_images/fakel_dmvpn_common_schema.png

Обратитесь к разделу документации Интерфейс туннеля для детального ознакомления со связанными настройками туннелей.
Обратитесь к разделу документации Стек протоколов IPsec для детального ознакомления со связанными настройками стека протоколов IPSec.
Параметры групп алгоритмов IKE и ESP, используемых в профиле IPsec, описаны в разделе Site-to-Site VPN.

Команды reset vpn ipsec profile <profile> tunnel <tunnel> сбрасывают ассоциации безопасности IPsec туннеля DMVPN, заданного профилем IPsec, и устанавливают их заново: для всех удаленных узлов туннеля или только для узла с указанным адресом (remote-host). Команды доступны только пользователю уровня «Администратор» (см. Уровни пользователей).

Пример настройки¶

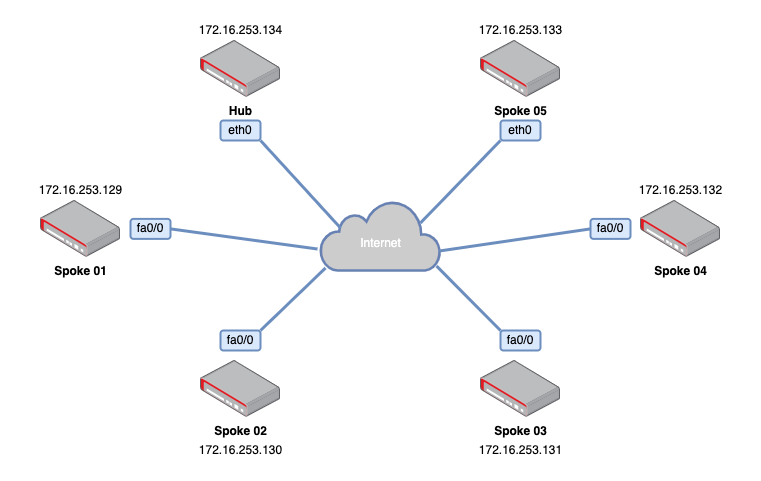

Данный пример подразумевает использование устройства под управлением ПО Факел в качестве центрального узла (Hub), устройства под управлением ПО Факел в качестве одного из оконечных узлов (Spoke 05), а также устройств под управлением операционной системы Cisco IOS в качестве остальных оконечных узлов (Spoke 01 - 04).

../../../_images/fakel_dmvpn_example_schema.png

Каждый узел (Hub, Spoke 01 - 05) использует IP адрес из подсети 172.16.253.128/29. Используемый в конфигурации ниже IP адрес 192.0.2.1, являющийся глобальным адресом, по которому доступен центральный узел (Hub) для каждого из оконечных узлов (Spoke).

Центральный узел (Hub)¶

Шаг	Команда	Описание
1	set interfaces ethernet `eth0` address `192.0.2.1/24`	Назначает интерфейсу `eth0` внешний адрес центрального узла
2	set interfaces tunnel `tun100` address `172.16.253.134/29`	Назначает адрес интерфейсу туннеля `tun100`
3	set interfaces tunnel `tun100` encapsulation `gre`	Задает инкапсуляцию GRE для интерфейса туннеля `tun100`
4	set interfaces tunnel `tun100` source-address `192.0.2.1`	Задает адрес источника GRE туннеля
5	set interfaces tunnel `tun100` enable-multicast	Включает на интерфейсе туннеля режим многоадресной рассылки
6	set interfaces tunnel `tun100` parameters ip key `1`	Задает ключ GRE туннеля `1`
7	set protocols nhrp tunnel `tun100` cisco-authentication `secret`	Включает аутентификацию NHRP с секретным ключом `secret`
8	set protocols nhrp tunnel `tun100` holding-time `300`	Задает время удержания запросов и ответов NHRP `300` секунд
9	set protocols nhrp tunnel `tun100` multicast `dynamic`	Задает пересылку трафика группового вещания всем участникам VPN сети, с которыми установлено прямое соединение
10	set protocols nhrp tunnel `tun100` redirect	Включает отправку пакетов NHRP Traffic Indication
11	set protocols nhrp tunnel `tun100` shortcut	Включает создание «коротких» (shortcut) маршрутов
12	set vpn ipsec esp-group `ESP-HUB` lifetime `1800`	Создает группу алгоритмов ESP `ESP-HUB` и задает время жизни ассоциации безопасности `1800` секунд
13	set vpn ipsec esp-group `ESP-HUB` mode `transport`	Задает транспортный режим ESP для группы `ESP-HUB`
14	set vpn ipsec esp-group `ESP-HUB` pfs `dh-group2`	Задает режим PFS с группой Диффи-Хеллмана `dh-group2` для группы `ESP-HUB`
15	set vpn ipsec esp-group `ESP-HUB` proposal `1` encryption `aes256`	Задает алгоритм шифрования `aes256` в предложении `1` группы `ESP-HUB`
16	set vpn ipsec esp-group `ESP-HUB` proposal `1` hash `sha1`	Задает алгоритм хеширования `sha1` в предложении `1` группы `ESP-HUB`
17	set vpn ipsec esp-group `ESP-HUB` proposal `2` encryption `3des`	Задает алгоритм шифрования `3des` в предложении `2` группы `ESP-HUB`
18	set vpn ipsec esp-group `ESP-HUB` proposal `2` hash `md5`	Задает алгоритм хеширования `md5` в предложении `2` группы `ESP-HUB`
19	set vpn ipsec ike-group `IKE-HUB` key-exchange `ikev1`	Создает группу алгоритмов IKE `IKE-HUB` и задает версию протокола IKE `ikev1`
20	set vpn ipsec ike-group `IKE-HUB` lifetime `3600`	Задает время жизни IKE `3600` секунд
21	set vpn ipsec ike-group `IKE-HUB` proposal `1` dh-group `2`	Задает группу Диффи-Хеллмана `2` в предложении `1` группы `IKE-HUB`
22	set vpn ipsec ike-group `IKE-HUB` proposal `1` encryption `aes256`	Задает алгоритм шифрования `aes256` в предложении `1` группы `IKE-HUB`
23	set vpn ipsec ike-group `IKE-HUB` proposal `1` hash `sha1`	Задает алгоритм хеширования `sha1` в предложении `1` группы `IKE-HUB`
24	set vpn ipsec ike-group `IKE-HUB` proposal `2` dh-group `2`	Задает группу Диффи-Хеллмана `2` в предложении `2` группы `IKE-HUB`
25	set vpn ipsec ike-group `IKE-HUB` proposal `2` encryption `aes128`	Задает алгоритм шифрования `aes128` в предложении `2` группы `IKE-HUB`
26	set vpn ipsec ike-group `IKE-HUB` proposal `2` hash `sha1`	Задает алгоритм хеширования `sha1` в предложении `2` группы `IKE-HUB`
27	set vpn ipsec interface `eth0`	Задает интерфейс `eth0` для IPsec
28	set vpn ipsec profile `NHRPVPN` authentication mode `pre-shared-secret`	Создает профиль IPsec `NHRPVPN` и задает аутентификацию по общему секретному ключу
29	set vpn ipsec profile `NHRPVPN` authentication pre-shared-secret `secret`	Задает общий секретный ключ профиля `NHRPVPN`
30	set vpn ipsec profile `NHRPVPN` bind tunnel `tun100`	Привязывает профиль `NHRPVPN` к интерфейсу туннеля `tun100`
31	set vpn ipsec profile `NHRPVPN` esp-group `ESP-HUB`	Задает группу алгоритмов ESP `ESP-HUB` для профиля `NHRPVPN`
32	set vpn ipsec profile `NHRPVPN` ike-group `IKE-HUB`	Задает группу алгоритмов IKE `IKE-HUB` для профиля `NHRPVPN`

Оконечные узлы (Spoke)¶

Конфигурации оконечных узлов Spoke 01 - 04 (Cisco IOS) будут отличаться только локальным IP адресом на интерфейсе Tunnel10. Узел Spoke 05 под управлением ПО Факел настраивается отдельно.

Узлы Spoke 01 - 04:

crypto keyring DMVPN
   pre-shared-key address 192.0.2.1 key secret
!
crypto isakmp policy 10
   encr aes 256
   authentication pre-share
   group 2
crypto isakmp invalid-spi-recovery
crypto isakmp keepalive 30 30 periodic
crypto isakmp profile DMVPN
   keyring DMVPN
   match identity address 192.0.2.1 255.255.255.255
!
crypto ipsec transform-set DMVPN-AES256 esp-aes 256 esp-sha-hmac
   mode transport
!
crypto ipsec profile DMVPN
   set security-association idle-time 720
   set transform-set DMVPN-AES256
   set isakmp-profile DMVPN
!
interface Tunnel10
   ! individual spoke tunnel IP must change
   ip address 172.16.253.129 255.255.255.248
   no ip redirects
   ip nhrp authentication secret
   ip nhrp map 172.16.253.134 192.0.2.1
   ip nhrp map multicast 192.0.2.1
   ip nhrp network-id 1
   ip nhrp holdtime 600
   ip nhrp nhs 172.16.253.134
   ip nhrp registration timeout 75
   tunnel source FastEthernet0/0
   tunnel mode gre multipoint
   tunnel protection ipsec profile DMVPN
   tunnel key 1
!
interface FastEthernet0/0
   ip address dhcp
   duplex half

Узел Spoke 05:

Устройство под управлением ПО Факел также может использовать технологию DMVPN в режиме оконечного узла (Spoke).

Шаг	Команда	Описание
1	set interfaces ethernet `eth0` address `dhcp`	Получает адрес интерфейса `eth0` по протоколу DHCP
2	set interfaces tunnel `tun100` address `172.16.253.133/29`	Назначает адрес интерфейсу туннеля `tun100`
3	set interfaces tunnel `tun100` source-address `0.0.0.0`	Задает адрес источника GRE туннеля `0.0.0.0` (любой адрес; при таком значении необходимо задать ключ GRE туннеля)
4	set interfaces tunnel `tun100` encapsulation `gre`	Задает инкапсуляцию GRE для интерфейса туннеля `tun100`
5	set interfaces tunnel `tun100` enable-multicast	Включает на интерфейсе туннеля режим многоадресной рассылки
6	set interfaces tunnel `tun100` parameters ip key `1`	Задает ключ GRE туннеля `1`
7	set protocols nhrp tunnel `tun100` cisco-authentication `secret`	Включает аутентификацию NHRP с секретным ключом `secret`
8	set protocols nhrp tunnel `tun100` holding-time `300`	Задает время удержания запросов и ответов NHRP `300` секунд
9	set protocols nhrp tunnel `tun100` map `172.16.253.134/29` nbma-address `192.0.2.1`	Задает соответствие адреса центрального узла в сети туннеля `172.16.253.134/29` внешнему адресу NBMA `192.0.2.1`
10	set protocols nhrp tunnel `tun100` map `172.16.253.134/29` register	Задает отправку запроса Registration Request центральному узлу при запуске
11	set protocols nhrp tunnel `tun100` multicast `nhs`	Задает пересылку трафика группового вещания каждому статически заданному следующему узлу
12	set protocols nhrp tunnel `tun100` redirect	Включает отправку пакетов NHRP Traffic Indication
13	set protocols nhrp tunnel `tun100` shortcut	Включает создание «коротких» (shortcut) маршрутов
14	set vpn ipsec esp-group `ESP-HUB` lifetime `1800`	Создает группу алгоритмов ESP `ESP-HUB` и задает время жизни ассоциации безопасности `1800` секунд
15	set vpn ipsec esp-group `ESP-HUB` mode `transport`	Задает транспортный режим ESP для группы `ESP-HUB`
16	set vpn ipsec esp-group `ESP-HUB` pfs `dh-group2`	Задает режим PFS с группой Диффи-Хеллмана `dh-group2` для группы `ESP-HUB`
17	set vpn ipsec esp-group `ESP-HUB` proposal `1` encryption `aes256`	Задает алгоритм шифрования `aes256` в предложении `1` группы `ESP-HUB`
18	set vpn ipsec esp-group `ESP-HUB` proposal `1` hash `sha1`	Задает алгоритм хеширования `sha1` в предложении `1` группы `ESP-HUB`
19	set vpn ipsec esp-group `ESP-HUB` proposal `2` encryption `3des`	Задает алгоритм шифрования `3des` в предложении `2` группы `ESP-HUB`
20	set vpn ipsec esp-group `ESP-HUB` proposal `2` hash `md5`	Задает алгоритм хеширования `md5` в предложении `2` группы `ESP-HUB`
21	set vpn ipsec ike-group `IKE-HUB` close-action `none`	Создает группу алгоритмов IKE `IKE-HUB` и задает отсутствие действий при неожиданном закрытии дочерней ассоциации безопасности (child SA)
22	set vpn ipsec ike-group `IKE-HUB` key-exchange `ikev1`	Задает версию протокола IKE `ikev1`
23	set vpn ipsec ike-group `IKE-HUB` lifetime `3600`	Задает время жизни IKE `3600` секунд
24	set vpn ipsec ike-group `IKE-HUB` proposal `1` dh-group `2`	Задает группу Диффи-Хеллмана `2` в предложении `1` группы `IKE-HUB`
25	set vpn ipsec ike-group `IKE-HUB` proposal `1` encryption `aes256`	Задает алгоритм шифрования `aes256` в предложении `1` группы `IKE-HUB`
26	set vpn ipsec ike-group `IKE-HUB` proposal `1` hash `sha1`	Задает алгоритм хеширования `sha1` в предложении `1` группы `IKE-HUB`
27	set vpn ipsec ike-group `IKE-HUB` proposal `2` dh-group `2`	Задает группу Диффи-Хеллмана `2` в предложении `2` группы `IKE-HUB`
28	set vpn ipsec ike-group `IKE-HUB` proposal `2` encryption `aes128`	Задает алгоритм шифрования `aes128` в предложении `2` группы `IKE-HUB`
29	set vpn ipsec ike-group `IKE-HUB` proposal `2` hash `sha1`	Задает алгоритм хеширования `sha1` в предложении `2` группы `IKE-HUB`
30	set vpn ipsec interface `eth0`	Задает интерфейс `eth0` для IPsec
31	set vpn ipsec profile `NHRPVPN` authentication mode `pre-shared-secret`	Создает профиль IPsec `NHRPVPN` и задает аутентификацию по общему секретному ключу
32	set vpn ipsec profile `NHRPVPN` authentication pre-shared-secret `secret`	Задает общий секретный ключ профиля `NHRPVPN`
33	set vpn ipsec profile `NHRPVPN` bind tunnel `tun100`	Привязывает профиль `NHRPVPN` к интерфейсу туннеля `tun100`
34	set vpn ipsec profile `NHRPVPN` esp-group `ESP-HUB`	Задает группу алгоритмов ESP `ESP-HUB` для профиля `NHRPVPN`
35	set vpn ipsec profile `NHRPVPN` ike-group `IKE-HUB`	Задает группу алгоритмов IKE `IKE-HUB` для профиля `NHRPVPN`

Список команд¶

Режим «Конфигурирование»¶

protocols nhrp tunnel <tunnel> cisco-authentication <secret>¶

Описание:

Включает аутентификацию для коммуникаций по протоколу NHRP, аналогичную реализации DMVPN от компании Cisco. При этом в исходящие пакеты NHRP вставляется секретный ключ в виде открытого текста. Входящие пакеты NHRP на соответствующем интерфейсе отбрасываются, если в них нет данного ключа.

Синтаксис:

set protocols nhrp tunnel <tunnel> cisco-authentication <secret>
delete protocols nhrp tunnel <tunnel> cisco-authentication <secret>
show protocols nhrp tunnel <tunnel> cisco-authentication

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.
<secret> — секретный ключ. Формат: строка длиной от 1 до 8 символов, не содержащая пробельных символов.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> dynamic-map <address> nbma-domain-name <fqdn>¶

Описание:
Определяет, что NBMA адрес сервера следующего узла определяется по доменному имени, заданному в параметре nbma-domain-name. Для каждой записи механизм реализации протокола NHRP создает динамическую запись NHS.
Каждая динамическая запись NHS получает информацию о соседнем участнике VPN сети с настроенным сетевым адресом и обнаруженным адресом NBMA.
Первый запрос Registration Request посылается на широковещательный адрес, а реальный адрес сервера динамически определяется из первого ответа Registration Reply.
Параметр nbma-domain-name обязателен для каждой записи dynamic-map.

Синтаксис:

set protocols nhrp tunnel <tunnel> dynamic-map <address> nbma-domain-name <fqdn>
delete protocols nhrp tunnel <tunnel> dynamic-map <address> nbma-domain-name <fqdn>
show protocols nhrp tunnel <tunnel> dynamic-map <address> nbma-domain-name

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.
<address> — адрес центрального узла (Hub) в сети туннеля с длиной префикса. Формат: IPv4-префикс (x.x.x.x/x).
<fqdn> — внешнее доменное имя центрального узла (Hub). Формат: полное доменное имя.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> holding-time <timeout>¶

Описание:

Определяет время удержания запросов Registration Request и ответов Resolution Reply, отправляемых с данного интерфейса. Время удержания указывается в секундах и по умолчанию равно двум часам.

Синтаксис:

set protocols nhrp tunnel <tunnel> holding-time <timeout>
delete protocols nhrp tunnel <tunnel> holding-time <timeout>
show protocols nhrp tunnel <tunnel> holding-time

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.
<timeout> — время удержания в секундах.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> map <map> cisco¶

Описание:

Используется, если соседний участник VPN сети является устройством под управлением операционной системы Cisco IOS. При использовании данной команды будет статически зафиксировано значение параметра Registration Request ID, чтобы в случае изменения адреса NBMA соответствующий запрос Purge Request был отправлен. Данная команда используется, как правило, для обхода ограничения устройства под управлением операционной системы Cisco IOS, которое требует соответствия между параметром Purge Request ID и оригинальным параметром Registration Request ID.

Синтаксис:

set protocols nhrp tunnel <tunnel> map <map> cisco
delete protocols nhrp tunnel <tunnel> map <map> cisco
show protocols nhrp tunnel <tunnel> map <map> cisco

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.
<map> — адрес соседнего участника VPN сети (центрального узла) в сети туннеля, при необходимости с длиной префикса.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> map <map> nbma-address <address>¶

Описание:
Задает для соседнего участника VPN сети статическое соответствие адреса, используемого протоколом, адресу NBMA.
Если маска для префикса IP задана, то реализация протокола NHRP будет использовать данного участника VPN сети в качестве следующего узла при отправке запросов Resolution Request, соответствующих указанной подсети.
Параметр nbma-address обязателен для каждой записи map.

Синтаксис:

set protocols nhrp tunnel <tunnel> map <map> nbma-address <address>
delete protocols nhrp tunnel <tunnel> map <map> nbma-address <address>
show protocols nhrp tunnel <tunnel> map <map> nbma-address

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.
<map> — адрес соседнего участника VPN сети (центрального узла) в сети туннеля, при необходимости с длиной префикса.
<address> — внешний адрес NBMA: IP адрес или имя FQDN центрального узла (Hub).

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> map <map> register¶

Описание:

Определяет, что запрос Registration Request должен быть отправлен данному участнику VPN сети при запуске механизма. Для оконечного узла (Spoke) параметр является обязательным.

Синтаксис:

set protocols nhrp tunnel <tunnel> map <map> register
delete protocols nhrp tunnel <tunnel> map <map> register
show protocols nhrp tunnel <tunnel> map <map> register

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.
<map> — адрес соседнего участника VPN сети (центрального узла) в сети туннеля, при необходимости с длиной префикса.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> multicast <multicast>¶

Описание:
Определяет, каким образом реализация протокола NHRP будет осуществлять «мягкое» переключение трафика группового вещания. На данный момент реализация протокола NHRP предусматривает перехват трафика группового вещания при помощи пакетного сокета и его отправки обратно соответствующему получателю, что требует значительных затрат ресурсов процессора.
Будьте внимательны при настройке обработки трафика группового вещания при использовании множественных записей NHS.

Синтаксис:

set protocols nhrp tunnel <tunnel> multicast <multicast>
delete protocols nhrp tunnel <tunnel> multicast <multicast>
show protocols nhrp tunnel <tunnel> multicast

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.
<multicast> — способ пересылки трафика группового вещания. Возможные значения: dynamic — трафик пересылается всем участникам VPN сети, с которыми установлено прямое соединение (рекомендуемый вариант); nhs — весь трафик пересылается каждому статически заданному следующему узлу (записи NHS).

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> non-caching¶

Описание:

Отключает кэширование информации об участниках VPN сети, получаемой из перенаправляемых пакетов NHRP Resolution Reply. Использование данной команды может снизить потребление памяти на больших NBMA подсетях.

Синтаксис:

set protocols nhrp tunnel <tunnel> non-caching
delete protocols nhrp tunnel <tunnel> non-caching
show protocols nhrp tunnel <tunnel> non-caching

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> redirect¶

Описание:

Включает отправку пакетов NHRP Traffic Indication по аналогии с реализацией от компании Cisco. Если эта функция включена и реализация протокола NHRP обнаруживает перенаправленный пакет, то механизм отправит оригинальному отправителю сообщение с указанием на необходимость создания прямого соединения с получателем. Другими словами данная функция является эквивалентом сообщения ICMP Redirect.

Синтаксис:

set protocols nhrp tunnel <tunnel> redirect
delete protocols nhrp tunnel <tunnel> redirect
show protocols nhrp tunnel <tunnel> redirect

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> shortcut¶

Описание:

Создает «короткий» (shortcut) маршрут. Полученный пакет NHRP Traffic Indication инициирует процесс разрешения и установления «короткого» маршрута.

Синтаксис:

set protocols nhrp tunnel <tunnel> shortcut
delete protocols nhrp tunnel <tunnel> shortcut
show protocols nhrp tunnel <tunnel> shortcut

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> shortcut-destination¶

Описание:

Предписывает реализации протокола NHRP авторизованно отвечать на пакеты NHRP Resolution Request, направленные на адреса данного интерфейса, вместо перенаправления пакетов. Это позволяет создавать «короткие» маршруты к подсетям, расположенным за этим интерфейсом. Данная команда должна быть использована для каждого интерфейса в отдельности.

Синтаксис:

set protocols nhrp tunnel <tunnel> shortcut-destination
delete protocols nhrp tunnel <tunnel> shortcut-destination
show protocols nhrp tunnel <tunnel> shortcut-destination

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> shortcut-target <address>¶

Описание:

Определяет префикс сети за пределами NBMA, для которого GRE интерфейс будет выступать в качестве шлюза. Такой подход является альтернативным определению локальных интерфейсов с флагом shortcut-destination.

Синтаксис:

set protocols nhrp tunnel <tunnel> shortcut-target <address>
delete protocols nhrp tunnel <tunnel> shortcut-target <address>
show protocols nhrp tunnel <tunnel> shortcut-target

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.
<address> — префикс сети за пределами NBMA.

Режим: «Конфигурирование».

protocols nhrp tunnel <tunnel> shortcut-target <address> holding-time <timeout>¶

Описание:

Определяет время удержания запросов Registration Request и ответов Resolution Reply, отправляемых с данного интерфейса или целевого узла, доступного через «короткий» маршрут. Время удержания указывается в секундах и по умолчанию равно двум часам.

Синтаксис:

set protocols nhrp tunnel <tunnel> shortcut-target <address> holding-time <timeout>
delete protocols nhrp tunnel <tunnel> shortcut-target <address> holding-time <timeout>
show protocols nhrp tunnel <tunnel> shortcut-target <address> holding-time

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.
<address> — префикс сети за пределами NBMA.
<timeout> — время удержания в секундах.

Режим: «Конфигурирование».

Режим «Администрирование»¶

nhrp interface¶

Описание:

Отображает информацию об интерфейсах NHRP. Если NHRP не запущен, выводится сообщение об ошибке.

Синтаксис:

show nhrp interface

Режим: «Администрирование».

Уровень привилегий: «Администратор».

nhrp tunnel¶

Описание:

Отображает информацию о NHRP-соединениях туннелей (записи кэша NHRP). Если NHRP не запущен, выводится сообщение об ошибке.

Синтаксис:

show nhrp tunnel

Режим: «Администрирование».

Уровень привилегий: «Администратор».

reset nhrp flush¶

Описание:

Удаляет из кэша NHRP все записи, кроме постоянных (permanent).

Синтаксис:

reset nhrp flush

Режим: «Администрирование».

Уровень привилегий: «Администратор».

reset nhrp flush tunnel <tunnel>¶

Описание:

Удаляет из кэша NHRP записи указанного туннеля, кроме постоянных (permanent).

Синтаксис:

reset nhrp flush tunnel <tunnel>

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.

Режим: «Администрирование».

Уровень привилегий: «Администратор».

reset nhrp purge¶

Описание:

Удаляет из кэша NHRP все записи.

Синтаксис:

reset nhrp purge

Режим: «Администрирование».

Уровень привилегий: «Администратор».

reset nhrp purge tunnel <tunnel>¶

Описание:

Удаляет из кэша NHRP все записи указанного туннеля.

Синтаксис:

reset nhrp purge tunnel <tunnel>

Аргументы:

<tunnel> — имя интерфейса туннеля. Формат: tunN.

Режим: «Администрирование».

Уровень привилегий: «Администратор».

log nhrp¶

Описание:

Отображает записи журнала NHRP с момента загрузки системы.

Синтаксис:

show log nhrp

Режим: «Администрирование».

Уровень привилегий: «Администратор».

monitor log nhrp¶

Описание:

Следит за появлением новых записей в журнале NHRP.

Синтаксис:

monitor log nhrp

Режим: «Администрирование».

Уровень привилегий: «Администратор».

log protocol nhrp¶

Описание:

Отображает записи журнала протокола NHRP подсистемы маршрутизации с момента загрузки системы. В текущей версии ПО Факел записи NHRP в этот журнал не попадают; используйте show log nhrp (см. Ограничения).

Синтаксис:

show log protocol nhrp

Режим: «Администрирование».

Уровень привилегий: «Администратор».

monitor log protocol nhrp¶

Описание:

Следит за появлением новых записей в журнале протокола NHRP подсистемы маршрутизации. В текущей версии ПО Факел записи NHRP в этот журнал не попадают; используйте monitor log nhrp (см. Ограничения).

Синтаксис:

monitor log protocol nhrp

Режим: «Администрирование».

Уровень привилегий: «Администратор».

reset vpn ipsec profile <profile> tunnel <tunnel>¶

Описание:

Сбрасывает ассоциации безопасности IPsec туннеля DMVPN для всех удаленных узлов и устанавливает их заново. По окончании команда выводит сообщение Profile <profile> tunnel <tunnel> reset result: success; если ассоциации не найдены — SA(s) for profile <profile> tunnel <tunnel> not found, aborting.

Синтаксис:

reset vpn ipsec profile <profile> tunnel <tunnel>

Аргументы:

<profile> — имя профиля IPsec (vpn ipsec profile). Формат: строка;
<tunnel> — интерфейс туннеля, к которому привязан профиль. Формат: строка.

Режим: «Администрирование».

Уровень привилегий: «Администратор».

reset vpn ipsec profile <profile> tunnel <tunnel> remote-host <remote-host>¶

Описание:

Сбрасывает ассоциации безопасности IPsec туннеля DMVPN с указанным удаленным узлом и устанавливает их заново. Если ассоциации не найдены, команда выводит сообщение SA(s) for profile <profile> tunnel <tunnel> remote-host <remote-host> not found, aborting.

Синтаксис:

reset vpn ipsec profile <profile> tunnel <tunnel> remote-host <remote-host>

Аргументы:

<profile> — имя профиля IPsec (vpn ipsec profile). Формат: строка;
<tunnel> — интерфейс туннеля, к которому привязан профиль. Формат: строка;
<remote-host> — адрес удаленного узла в транспортной сети (NBMA). Формат: IPv4-адрес (x.x.x.x) или IPv6-адрес (h:h:h:h:h:h:h:h).

Режим: «Администрирование».

Уровень привилегий: «Администратор».
