Настройка SD-WAN через ZTP

Обзор

Настройка SD-WAN через ZTP (Zero Touch Provisioning) — способ настройки сети SD-WAN, при котором узел CPE получает параметры сети от контроллера автоматически через ZTP Hub, без ручного вмешательства администратора.

При настройке ZTP на SD-WAN важную роль играет ZTP Hub, который выступает в роли посредника между контроллером и узлом CPE. Его основная задача — передать токен контроллера узлу CPE, чтобы узел смог безопасно подключиться к контроллеру и получить от него конфигурацию сети SD-WAN. В токене содержится информация о контроллере: IP-адрес и порт подключения. Сам ZTP Hub устанавливается на сервере Linux, внутри Docker-контейнера.

IP-адрес ZTP Hub указывается на узле CPE на этапе чистой установки образа ПО Факел. Подробная информация содержится в разделе: Установка ПО Факел.

В процессе установки ZTP Hub развернет веб-сервер и веб-интерфейс: с их помощью администратор зарегистрирует контроллер и узел CPE.

Порядок установления связи между контроллером и узлом CPE через ZTP выглядит так:

  1. Узел CPE регистрируется на ZTP Hub по своему серийному номеру.

  2. ZTP Hub обращается к контроллеру, чтобы он сгенерировал токен для узла CPE. Токен содержит информацию о контроллере: IP-адрес и порт.

  3. ZTP Hub сохраняет токен у себя и ожидает подключения узла CPE.

  4. На узле CPE указывается IP-адрес ZTP Hub.

  5. Узел CPE обращается к ZTP Hub.

  6. ZTP Hub выдает узлу CPE токен контроллера.

  7. Узел CPE обращается к контроллеру, предъявляет токен и регистрируется на контроллере.

  8. Контроллер отправляет конфигурацию сети узлу CPE и начинает управлять сетью SD-WAN.

  9. Связь между контроллером и узлом CPE установлена.

Пример настройки

Общий порядок настройки соединения SD-WAN через ZTP:

  1. Установить Docker на сервер Linux.

  2. Развернуть на сервере и запустить ZTP Hub.

  3. Настроить контроллер.

  4. Зарегистрировать контроллер через веб-интерфейс ZTP Hub.

  5. Зарегистрировать узел CPE через веб-интерфейс ZTP Hub.

1. Установка Docker на сервер Linux

Установите Docker (версия 20.10 или выше) и Docker Compose (версия 1.29 или выше) на сервер Linux.

Актуальная инструкция по установке опубликована на сайте ПО Docker: https://docs.docker.com/engine/install/ubuntu

2. Запуск ZTP Hub на сервере

Шаг

Команда

Описание

1

Скачайте с сайта https://fakel.io/ архив с файлами для установки ZTP Hub

2

tar -xzf fakel-ztp-hub-main.tar.gz

Распаковывает архив в текущую директорию

3

cd fakel-ztp-hub-main

Переходит в директорию с распакованными файлами

4

sudo mkdir /usr/share/ztphub

Создает директорию /usr/share/ztphub для файлов ZTP Hub

5

sudo chmod -R 750 /usr/share/ztphub

Для директории /usr/share/ztphub дает право владельцу входить в директорию, читать и записывать, группе пользователей входить в директорию и читать, а всем остальным отказывает в доступе

6

your-ztp-hub.net {

tls internal reverse_proxy /ws app:8001 reverse_proxy app:8000

}

Откройте конфигурационный файл Caddy внутри директории /usr/share/ztphub и добавьте в файл указанные строки. Вместо your-ztp-hub.net укажите актуальное доменное имя. Удалите строку tls internal, если домен опубликован глобально

7

docker compose -f deploy.yml pull

Скачивает образы контейнеров Docker, указанные в файле deploy.yml

8

docker compose -f deploy.yml up -d

Запускает скаченные образы контейнеров Docker, указанные в файле deploy.yml

9

wget https://your-ztp-hub.net

Проверяет доступность ZTP Hub по указанному адресу. Вы также можете подключиться локально по адресу: http://localhost:8000/

3. Настройка контроллера

Примечание

Если вы настраиваете топологию Hub and Spoke, то назначьте контроллеру роль gw. Если вы настраиваете топологию Full Mesh, то всем участникам необходимо назначить роль cpe.

Шаг

Команда

Описание

1

set sdwan identifier 1

Присваивает идентификатор 1 для контроллера в сети SD-WAN

2

set sdwan mode central-controller

Переводит маршрутизатор в режим контроллера

3

set sdwan default_dn organization ITR

Задает на контроллере различительное имя организации ITR по умолчанию. Записывается в поле сертификата стандарта x.509

4

set sdwan wan wan0 interface eth0

Ассоциирует WAN-канал wan0 в сети SD-WAN с интерфейсом Ethernet eth0

5

set sdwan topology Office description Office_LAN

Создает топологию с именем Office в сети SD-WAN и присваивает ей описание Office_LAN

6

set sdwan topology Office internal-address-range 172.16.0.0/24

Указывает подсеть IPv4 172.16.0.0/24 внутри топологии SD-WAN с именем Office

7

set sdwan topology Office member 1 role cpe

Добавляет узел с идентификатором 1 в состав топологии Office и назначает ему роль CPE

8

set sdwan topology Office member 100 role cpe

Добавляет узел с идентификатором 100 в состав топологии с именем Office и назначает ему роль CPE

9

set sdwan topology Office type full-mesh

Задает тип топологии «полносвязная группа»

10

set service sla twamp-server

Включает сервер TWAMP для отслеживания состояния канала связи в сети SD-WAN

11

set sdwan resources IP-PHONE-2 address 17.18.10.1/24

Указывает подсеть 17.18.10.1/24, в которой находится группа ресурсов с именем IP-PHONE-2

12

set sdwan resources IP-PHONE-2 app IP-PHONE-2

Указывает приложение с именем IP-PHONE-2, которое работает в группе ресурсов с именем IP-PHONE-2

13

set sdwan resources IP-PHONE-2 location 100

Задает идентификатор удаленного узла 100, за которым находится группа ресурсов с именем IP-PHONE-2

17

set sdwan resources IP-PHONE-2 max_delay 10

Задает максимально допустимый размер задержки в 10 миллисекунды для группы ресурсов с именем IP-PHONE-2

18

set sdwan resources IP-PHONE-2 max_jitter 100

Задает максимально допустимый размер джиттера в 100 миллисекунд на маршруте до группы ресурсов с именем IP-PHONE-2

19

set sdwan resources IP-PHONE-2 max_lost 2

Задает максимум 2 процента пакетов, которые могут быть утрачены на маршруте до группы ресурсов с именем IP-PHONE-2

4. Регистрация контроллера на ZTP Hub

Чтобы зарегистрировать контроллер на ZTP Hub:

  1. Отобразите серийный номер маршрутизатора через команду sh version. Серийный номер появится в строке Hardware S/N.

  2. Перейдите по веб-адресу, где вы разворачивали ZTP Hub. Вы попадете в веб-интерфейс ZTP Hub.

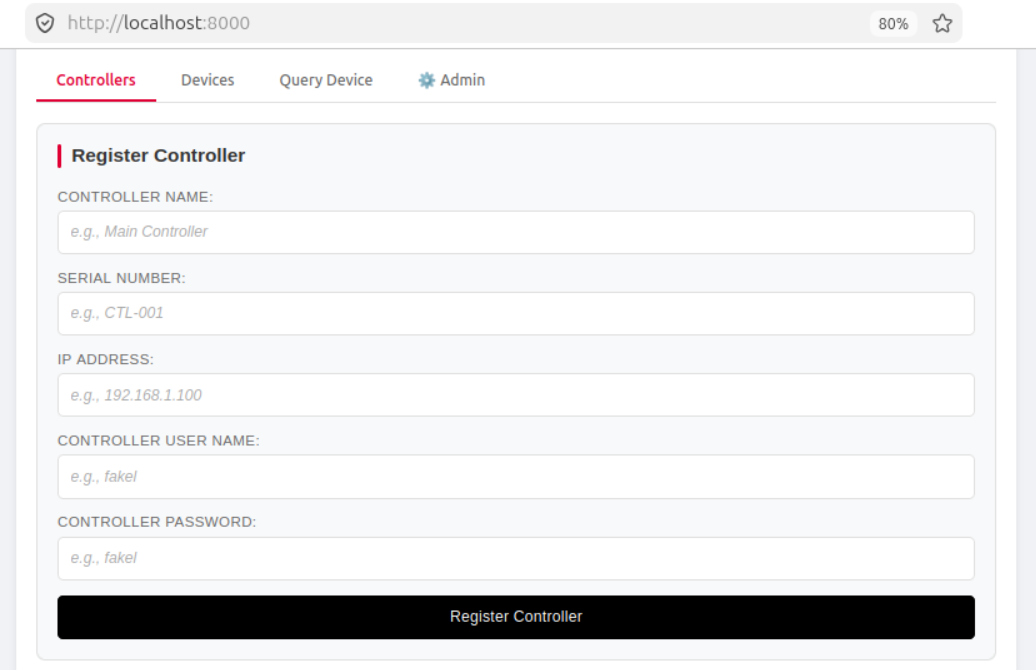

  3. В веб-интерфейсе перейдите в форму Controllers → Register Controller.

../../../_images/image.png

  1. Введите в поля формы имя контроллера, серийный номер, IP-адрес, пользовательское имя и пароль для контроллера.

  2. Нажмите кнопку Register Controller, чтобы зарегистрировать контроллер с введенными данными.

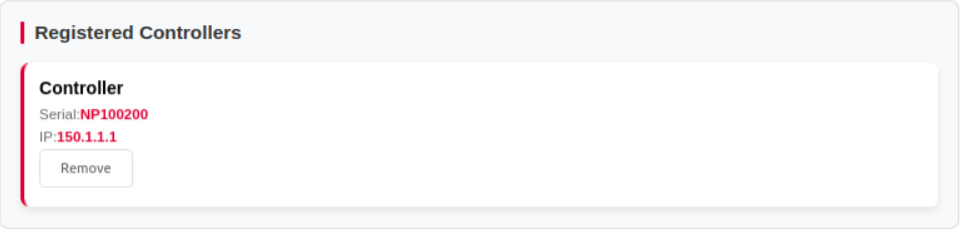

  3. Если регистрация пройдет успешно, контроллер отобразится в разделе Registered Controllers.

../../../_images/image2.png

5. Регистрация узла CPE на ZTP Hub

Чтобы зарегистрировать узел CPE на ZTP Hub:

  1. Отобразите серийный номер маршрутизатора через команду sh version. Серийный номер появится в строке Hardware S/N.

  2. Перейдите по веб-адресу, где вы разворачивали ZTP Hub. Вы попадете в веб-интерфейс ZTP Hub.

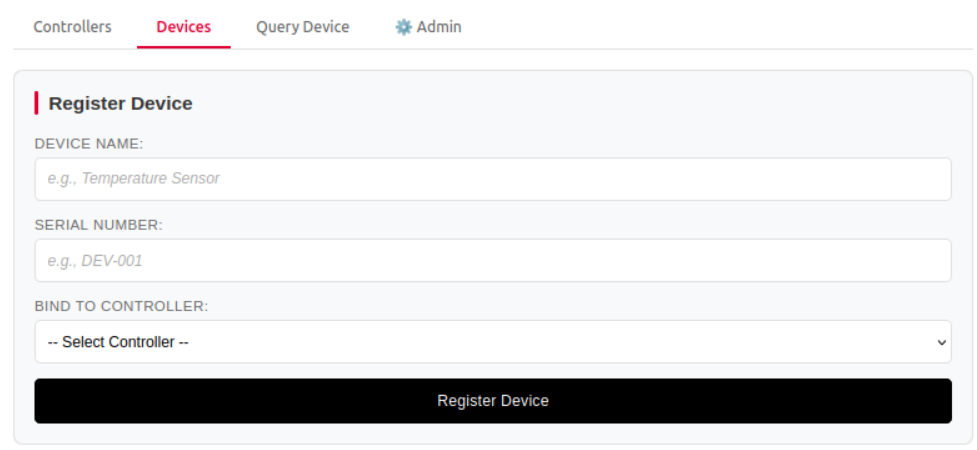

  3. В веб-интерфейсе перейдите в форму Devices → Register Device.

../../../_images/image3.png

  1. Введите в поля формы имя CPE, серийный номер CPE и идентификатор контроллера, с которым CPE будет устанавливать связь.

  2. Нажмите кнопку Register Device, чтобы зарегистрировать узел CPE с введенными данными.

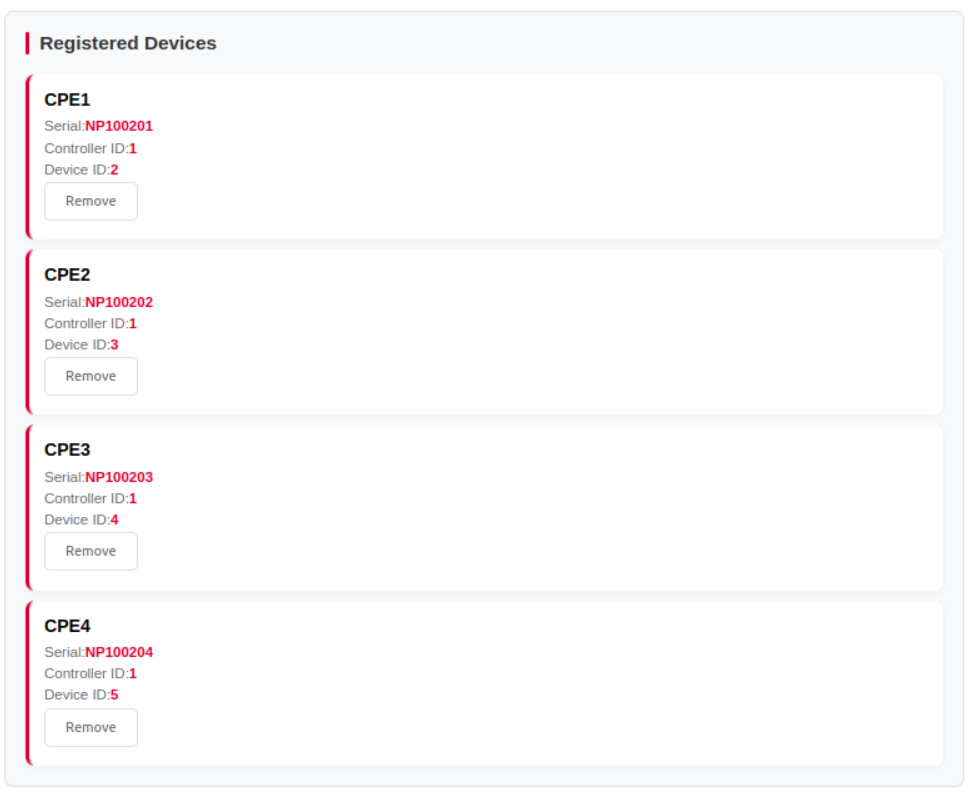

  3. Если регистрация пройдет успешно, узел CPE отобразится в разделе Registered Devices.

../../../_images/image4.png

Список команд


Режим «Конфигурирование»


sdwan controller address [<x.x.x.x> | <h:h:h:h:h:h:h:h>]

Описание:
Указывает IP-адрес контроллера SD-WAN, с которым удаленные узлы CPE будут устанавливать связь.

Синтаксис:

  • set sdwan controller address [<x.x.x.x> | <h:h:h:h:h:h:h:h>]

  • delete sdwan controller address [<x.x.x.x> | <h:h:h:h:h:h:h:h>]

  • show sdwan controller address

Аргументы:

  • <x.x.x.x> – IPv4-адрес контроллера;

  • <h:h:h:h:h:h:h:h> – IPv6-адрес контроллера.

Режим: «Конфигурирование».

sdwan controller port <1-65535>

Описание:
Указывает порт контроллера SD-WAN, с которым удаленные узлы CPE будут устанавливать связь.

Синтаксис:

  • set sdwan controller port <1-65535>

  • delete sdwan controller port <1-65535>

  • show sdwan controller port

Аргументы:

  • <1-65535> – порт контроллера. Диапазон значений: от 1 до 65535.

Режим: «Конфигурирование».

sdwan controller_dn country <2 character>

Описание:
Задает на контроллере SD-WAN различительное имя страны. Записывается в поле сертификата стандарта x.509.

Синтаксис:

  • set sdwan controller_dn country <2 character>

  • delete sdwan controller_dn country <2 character>

  • show sdwan controller_dn country

Аргументы:

  • <2 character> – различительное имя страны. Формат: ISO 3166-1 alpha-2. Пример: jp (Япония). Значение по умолчанию: ru (Россия).

Режим: «Конфигурирование».

sdwan controller_dn location <text>

Описание:
Задает на контроллере SD-WAN различительное имя локации. Записывается в поле сертификата стандарта x.509.

Синтаксис:

  • set sdwan controller_dn location <text>

  • delete sdwan controller_dn location <text>

  • show sdwan controller_dn location

Аргументы:

  • <text> – различительное имя локации. Формат: числовой.

Режим: «Конфигурирование».

sdwan controller_dn organization <text>

Описание:
Задает на контроллере SD-WAN различительное имя организации. Записывается в поле сертификата стандарта x.509.

Синтаксис:

  • set sdwan controller_dn organization <text>

  • delete sdwan controller_dn organization <text>

  • show sdwan controller_dn organization

Аргументы:

  • <text> – различительное имя организации. Формат: произвольный.

Режим: «Конфигурирование».

sdwan controller_dn organization_unit <text>

Описание:
Задает на контроллере SD-WAN различительное имя подразделения организации. Записывается в поле сертификата стандарта x.509.

Синтаксис:

  • set sdwan controller_dn organization_unit <text>

  • delete sdwan controller_dn organization_unit <text>

  • show sdwan controller_dn organization_unit

Аргументы:

  • <text> – различительное имя подразделения организации. Формат: произвольный.

Режим: «Конфигурирование».

sdwan default_dn country <text>

Описание:
Задает на контроллере SD-WAN различительное имя страны по умолчанию. Записывается в поле сертификата стандарта x.509.

Синтаксис:

  • set sdwan default_dn country <text>

  • delete sdwan default_dn country <text>

  • show sdwan default_dn country

Аргументы:

  • <2 character> – различительное имя страны по умолчанию. Формат: ISO 3166-1 alpha-2. Пример: jp (Япония).

Режим: «Конфигурирование».

sdwan default_dn location <text>

Описание:
Задает на контроллере SD-WAN различительное имя локации по умолчанию. Записывается в поле сертификата стандарта x.509.

Синтаксис:

  • set sdwan default_dn location <text>

  • delete sdwan default_dn location <text>

  • show sdwan default_dn location

Аргументы:

  • <text> – различительное имя локации по умолчанию. Формат: числовой.

Режим: «Конфигурирование».

sdwan default_dn organization <text>

Описание:
Задает на контроллере SD-WAN различительное имя организации по умолчанию. Записывается в поле сертификата стандарта x.509.

Синтаксис:

  • set sdwan default_dn organization <text>

  • delete sdwan default_dn organization <text>

  • show sdwan default_dn organization

Аргументы:

  • <text> – различительное имя организации по умолчанию. Формат: произвольный.

Режим: «Конфигурирование».

sdwan default_dn organization_unit <text>

Описание:
Задает на контроллере SD-WAN различительное имя подразделения организации по умолчанию. Записывается в поле сертификата стандарта x.509.

Синтаксис:

  • set sdwan default_dn organization_unit <text>

  • delete sdwan default_dn organization_unit <text>

  • show sdwan default_dn organization_unit

Аргументы:

  • <text> – различительное имя подразделения организации по умолчанию. Формат: произвольный.

Режим: «Конфигурирование».

sdwan identifier <0-4294967295>

Описание:
Присваивает контроллеру или узлу CPE идентификатор в сети SD-WAN. Команда выполняется в режиме контроллера или узла CPE.

Синтаксис:

  • set sdwan identifier <0-4294967295>

  • delete sdwan identifier <0-4294967295>

  • show sdwan identifier

Аргументы:

  • <0-4294967295> – идентификатор узла CPE в сети SD-WAN. Диапазон значений: от 0 до 4294967295.

Режим: «Конфигурирование».

sdwan mode [<stand-alone> | <remote-node> | <central-controller>]

Описание:
Выбирает режим работы маршрутизатора в сети SD-WAN.

Синтаксис:

  • set sdwan mode [<stand-alone> | <remote-node> | <central-controller>]

  • delete sdwan mode [<stand-alone> | <remote-node> | <central-controller>]

  • show sdwan mode

Аргументы:

  • <stand-alone> – маршрутизатор работает автономно, без централизованного управления по SD-WAN;

  • <remote-node> – узел CPE;

  • <central-controller> – центральный контроллер.

Режим: «Конфигурирование».

sdwan resources <name> address <x.x.x.x/x>

Описание:
Указывает подсеть IPv4, в которой находятся устройства локальной сети и объединяет их в логическую группу ресурсов с заданным именем.

Синтаксис:

  • set sdwan resources <name> address <x.x.x.x/x>

  • delete sdwan resources <name> address <x.x.x.x/x>

  • show sdwan resources <name> address

Аргументы:

  • <name> — имя логической группы ресурсов;

  • <x.x.x.x/x> — подсеть IPv4.

Режим: «Конфигурирование».

sdwan resources <name> app <text>

Описание:
Указывает имя приложения, которое работает в группе ресурсов с выбранными именем.

Синтаксис:

  • set sdwan resources <name> app <text>

  • delete sdwan resources <name> app <text>

  • show sdwan resources <name> app

Аргументы:

  • <name> — имя логической группы ресурсов;

  • <text> — имя приложения. Формат: произвольный.

Режим: «Конфигурирование».

sdwan resources <name> location <text>

Описание:
Задает идентификатор удаленного устройства, за которым находится группа ресурсов с выбранным именем.

Синтаксис:

  • set sdwan resources <name> location <text>

  • delete sdwan resources <name> location <text>

  • show sdwan resources <name> location

Аргументы:

  • <name> — имя логической группы ресурсов;

  • <text> — название местоположения группы ресурсов. Формат: произвольный.

Режим: «Конфигурирование».

sdwan resources <name> max_delay <0.001-1000>

Описание:
Задает максимально допустимый размер задержки на маршруте до группы ресурсов с выбранным именем. Если задержка превысит установленный порог, канал будет считаться ненадежным и маршрутизатор не будет использовать его. Однако если после этого значение вернется в норму, маршрутизатор снова задействует канал.

Синтаксис:

  • set sdwan resources <name> max_delay <0.001-1000>

  • delete sdwan resources <name> max_delay <0.001-1000>

  • show sdwan resources <name> max_delay

Аргументы:

  • <name> — имя логической группы ресурсов;

  • <0.001-1000> — размер задержки. Диапазон значений: от 0.001 до 1000. Формат: миллисекунды.

Режим: «Конфигурирование».

sdwan resources <name> max_jitter <0.001-1000>

Описание:
Задает максимально допустимый размер джиттера (дрожание цифрового сигнала) на маршруте до группы ресурсов с выбранным именем. Если размер джиттера превысит установленный порог, канал будет считаться ненадежным и маршрутизатор не будет использовать его. Однако если после этого значение вернется в норму, маршрутизатор снова задействует канал.

Синтаксис:

  • set sdwan resources <name> max_jitter <0.001-1000>

  • delete sdwan resources <name> max_jitter <0.001-1000>

  • show sdwan resources <name> max_jitter

Аргументы:

  • <name> — имя логической группы ресурсов;

  • <0.001-1000> — размер джиттера. Диапазон значений: от 0.001 до 1000. Формат: миллисекунды.

Режим: «Конфигурирование».

sdwan resources <name> max_lost <0.001-1000>

Описание:
Задает в процентах максимально допустимое количество пакетов, утраченных на маршруте до группы ресурсов с выбранным именем. Если количество утраченных пакетов превысит установленный порог, канал будет считаться ненадежным и маршрутизатор не будет использовать его. Однако если после этого значение вернется в норму, маршрутизатор снова задействует канал.

Синтаксис:

  • set sdwan resources <name> max_lost <0.001-1000>

  • delete sdwan resources <name> max_lost <0.001-1000>

  • show sdwan resources <name> max_lost

Аргументы:

  • <name> — имя логической группы ресурсов;

  • <0.001-1000> — количество утраченных пакетов. Формат: проценты.

Режим: «Конфигурирование».

sdwan resources <name> port [<port> | <1-65535> | <start-end>]

Описание:
Указывает порт или диапазон портов, на которых работает группа ресурсов с выбранными именем.

Синтаксис:

  • set sdwan resources <name> port [<port> | <1-65535> | <start-end>]

  • delete sdwan resources <name> port [<port> | <1-65535> | <start-end>]

  • show sdwan resources <name> port

Аргументы:

  • <name> — имя логической группы ресурсов;

  • <port> — номер порта;

  • <1-65535> — диапазон портов. Диапазон значений: от 1 до 65535;

  • <start-end> — диапазон портов. Диапазон значений: от 1 до 65535.

Режим: «Конфигурирование».

sdwan topology <name> description <text>

Описание:
Присваивает имя топологии SD-WAN и добавляет описание.

Синтаксис:

  • set sdwan topology <name> description <text>

  • delete sdwan topology <name> description <text>

  • show sdwan topology <name> description

Аргументы:

  • <name> – имя топологии SD-WAN;

  • <text> – описание топологии SD-WAN.

Режим: «Конфигурирование».

sdwan topology <name> internal-address-range <x.x.x.x/x>

Описание:
Указывает подсеть IPv4 внутри топологии SD-WAN для построения IPSec-туннелей.

Синтаксис:

  • set sdwan topology <name> internal-address-range <x.x.x.x/x>

  • delete sdwan topology <name> internal-address-range <x.x.x.x/x>

  • show sdwan topology <name> internal-address-range

Аргументы:

  • <name> – имя топологии SD-WAN;

  • <x.x.x.x/x> – подсеть IPv4 внутри топологии SD-WAN.

Режим: «Конфигурирование».

sdwan topology <name> member <0-4294967295> role [<cpe> | <gw>]

Описание:
Добавляет маршрутизатор с указанным идентификатором в состав топологии и назначает ему роль шлюза или CPE.

Синтаксис:

  • set sdwan topology <name> member <0-4294967295> role [<cpe> | <gw>]

  • delete sdwan topology <name> member <0-4294967295> role [<cpe> | <gw>]

  • show sdwan topology <name> member <0-4294967295> role

Аргументы:

  • <name> – имя топологии SD-WAN;

  • <0-4294967295> – идентификатор удаленного узла CPE. Диапазон значений: от 0 до 4294967295.

  • <cpe> — маршрутизатор будет выполнять роль CPE;

  • <gw> — маршрутизатор будет выполнять роль шлюза.

Режим: «Конфигурирование».

sdwan topology <name> type [<full-mesh> | <hub-spoke>]

Описание:
Задает тип топологии: Full Mesh или Hub and Spoke.

Синтаксис:

  • set sdwan topology <name> type [<full-mesh> | <hub-spoke>]

  • delete sdwan topology <name> type [<full-mesh> | <hub-spoke>]

  • show sdwan topology <name> type

Аргументы:

  • <name> – имя топологии SD-WAN.

Режим: «Конфигурирование».

sdwan wan <name> cost <0.001-1000>

Описание:
Задает стоимость WAN-канала в сети SD-WAN.

Синтаксис:

  • set sdwan wan <name> cost <0.001-1000>

  • delete sdwan wan <name> cost <0.001-1000>

  • show sdwan wan <name> cost

Аргументы:

  • <name> – имя WAN-канала в сети SD-WAN;

  • <0.001-1000> – стоимость маршрута. Чем ниже стоимость, тем выше приоритет. Диапазон значений: от 0.001 до 1000.

Режим: «Конфигурирование».

sdwan wan <name> description <text>

Описание:
Добавляет описание для WAN-канала в сети SD-WAN.

Синтаксис:

  • set sdwan wan <name> description <text>

  • delete sdwan wan <name> description <text>

  • show sdwan wan <name> description

Аргументы:

  • <name> – имя WAN-канала в сети SD-WAN;

  • <text> – описание WAN-канала в сети SD-WAN.

Режим: «Конфигурирование».

sdwan wan <name> interface <interface>

Описание:
Ассоциирует WAN-канал в сети SD-WAN с локальным интерфейсом.

Синтаксис:

  • set sdwan wan <name> interface <interface>

  • delete sdwan wan <name> interface <interface>

  • show sdwan wan <name> interface

Аргументы:

  • <name> – имя WAN-канала в сети SD-WAN;

  • <interface> – имя локального интерфейса.

Режим: «Конфигурирование».

Режим «Администрирование»


Примечание

Команды в системном режиме администрирования отображают различную справочную информацию о сети SD-WAN. Когда включена технология SD-WAN, маршрутизатор Факел работает в одном из двух режимов: контроллер или узел CPE. Одни команды доступны только для контроллера или узла CPE, в то время как другие имеют одинаковый синтаксис, но отображают разную информацию в зависимости от режима работы маршрутизатора. Чтобы перевести маршрутизатор Факел в один из режимов работы, используйте команду sdwan mode [<stand-alone> | <remote-node> | <central-controller>].


show sdwan status

Описание:
В режиме CPE отображает общий статус сети SD‑WAN: текущий режим работы маршрутизатора, идентификатор маршрутизатора, доступный контроллер, версию конфигурации (timestamp), статус сертификатов.

В режиме контроллера отображает состояние домена: число зарегистрированных узлов CPE, WAN‑каналов, топологий, активных туннелей или ресурсов.

Синтаксис:

  • show sdwan status

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan connection

Описание:
В режиме CPE отображает состояние соединения с контроллером: IP-адрес/порт, статус TLS/mTLS, время последнего успешного обмена пакетами, ошибки аутентификации.

Синтаксис:

  • show sdwan connection

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan tunnels

Описание:
В режиме CPE отображает сводную информацию о состоянии туннелей: идентификатор узла CPE, WAN-канал, интерфейс, состояние интерфейса (Up/Down), результат Quality-проверок (delay/jitter/loss).

В режиме контроллера отображает сводную информацию о состоянии туннелей на всех узлах CPE.

Синтаксис:

  • show sdwan tunnels

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan routes

Описание:
В режиме CPE отображает состояние маршрутов: ресурс назначения, туннель (с указанием узла CPE, WAN-канала и интерфейса).

Синтаксис:

  • show sdwan routes

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan nodes

Описание:
В режиме контроллера отображает сводную информацию по каждому узлу CPE: режим работы, статус online/offline, текущую активную конфигурацию.

Синтаксис:

  • show sdwan nodes

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan node <node> connection

Описание:
В режиме контроллера отображает сводную информацию по каждому узлу CPE: режим, статус online/offline и текущую активную конфигурацию.

Синтаксис:

  • show sdwan node <node> connection

Аргументы:

  • <node> — имя узла CPE.

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan node <node> routes

Описание:
В режиме контроллера отображает состояние маршрутов на конкретном узле CPE: ресурс назначения, туннель (с указанием CPE, WAN-канала и интерфейса).

Синтаксис:

  • show sdwan node <node> routes

Аргументы:

  • <node> — имя узла CPE.

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan node <node> status

Описание:
В режиме контроллера отображает общий статус узла CPE: текущий режим работы, идентификатор, IP-адрес контроллера, статус подключения к контроллеру, версию конфигурации (timestamp), статус сертификатов.

Синтаксис:

  • show sdwan node <node> status

Аргументы:

  • <node> — имя узла CPE.

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan node <node> tunnels

Описание:
В режиме контроллера отображает состояние туннелей: идентификатор узла CPE, WAN-канал, интерфейс, состояние интерфейса (Up/Down), результат Quality-проверок (delay/jitter/loss).

Синтаксис:

  • show sdwan node <node> tunnels

Аргументы:

  • <node> — имя узла CPE.

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan topology

Описание:
В режиме контроллера отображает список топологий, их описание, блоки адресов, состав участников и роли.

Синтаксис:

  • show sdwan topology

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan resources

Описание:
В режиме контроллера отображает список ресурсов (app/addresses/locations), связь с узлом CPE.

Синтаксис:

  • show sdwan resources

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan tokens

Описание:
В режиме контроллера отображает список изданных токенов.

Синтаксис:

  • show sdwan tokens

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show sdwan certificates

Описание:
В режиме контроллера отображает валидность и сроки действия сертификатов (центр сертификации/контроллер/агенты).

Синтаксис:

  • show sdwan certificates

Режим: «Администрирование».

Уровень привилегий: «Администратор».

configure remote-id <text>

Описание:
В режиме контроллера удаленно подключается к узлу CPE для настройки. Чтобы сохранить и применить изменения, введите apply.

Примечание

Предварительно необходимо обеспечить связь между контроллером и узлом CPE. Убедитесь, что оба устройства настроены правильно и канал SD-WAN работает исправно. В противном случае контроллер не сможет подключиться к узлу CPE и произвести удаленную настройку. Процесс настройки описан в разделе Ручная настройка SD-WAN.

Синтаксис:

  • configure remote-id <text>

Аргументы:

  • <text> — идентификатор узла CPE. Формат: числовой.

Режим: «Администрирование».

Уровень привилегий: «Администратор».

show-cpe-diff

Описание:
В режиме контроллера отображает разницу между конфигурацией CPE, сохраненной на контроллере, и конфигурацией на самом CPE. Предварительно необходимо удаленно подключиться к узлу CPE с помощью команды configure remote-id <text>.

Синтаксис:

  • show-cpe-diff

Режим: «Администрирование».

Уровень привилегий: «Администратор».

configure template <text>

Описание:
В режиме контроллера создает шаблон с настройками для узла CPE. Чтобы сохранить шаблон на контроллере, введите save.

Синтаксис:

  • configure template <text>

Аргументы:

  • <text> — название шаблона настройки для узла CPE. Формат: произвольный.

Режим: «Администрирование».

Уровень привилегий: «Администратор».

load-template <text>

Описание:
В режиме контроллера загружает шаблон на удаленный узел CPE и применяет настройки. Шаблон поддерживает переменные в виде слов или словосочетаний на английском языке формата: {%VARIABLE%}.

Осторожно

После применения все исходные настройки на узле CPE будут удалены и перезаписаны. Убедитесь, что шаблон содержит все необходимые настройки.

Синтаксис:

  • load-template <text>

Аргументы:

  • <text> — название шаблона настройки для узла CPE. Формат: произвольный.

Режим: «Администрирование».

Уровень привилегий: «Администратор».
